Неразрушающий контроль прочности строительных конструкций
При обследовании зданий и сооружений данный вид работ необходим для определения фактических прочностных характеристик строительных материалов конструкций.
Полученные результаты испытаний используются для:
- определения несущей способности строительных конструкций с учетом фактических прочностных характеристик строительных материалов;
- оценка соответствия прочности материала требованиям нормативных документов (проекты, ГОСТы, СНиПы).
Неразрушающий контроль прочности бетона проводится согласно ГОСТ 22690 2015. При обследовании бетонных и железобетонных конструкций, испытания допускается проводить при температуре до минус 10 °С. Прочность материалов определяют по предварительно установленным градуировочным зависимостям между прочностью образцов, испытанных в лабораторных условиях, и косвенными характеристиками прочности (результаты неразрушающего контроля). Для обследования конструкций при использовании методов ударного воздействия допускается применять градуировочную зависимость, установленную для бетона, отличающегося от испытуемого (согласно схеме Г – по ГОСТ 18105-2010). При отсутствии градуировочных зависимостей для методов ударного воздействия следует применять методы местных разрушений.
Виды неразрушающего контроля прочности бетона:
Прямые неразрушающие методы определения прочности - методы местных разрушений. Из методов неразрушающего контроля прочности эти методы являются самыми точными. В них применяется универсальная градуировочная зависимость, зависящая от двух параметров: максимальный размер крупного заполнителя и тип бетона. Недостатки методов: локальное повреждение поверхности конструкции; повышенная трудоемкость при подготовке к испытаниям.
- Метод отрыва. Принцип метода основан на определении значения условного напряжения в бетоне при отрыве от него стального диска. Преимуществом метода является возможность применения его в густо армированных конструкциях. К недостаткам можно отнести длительную подготовку к испытанию (приклеивание стальных дисков за 3-24 часа до проведения испытания).

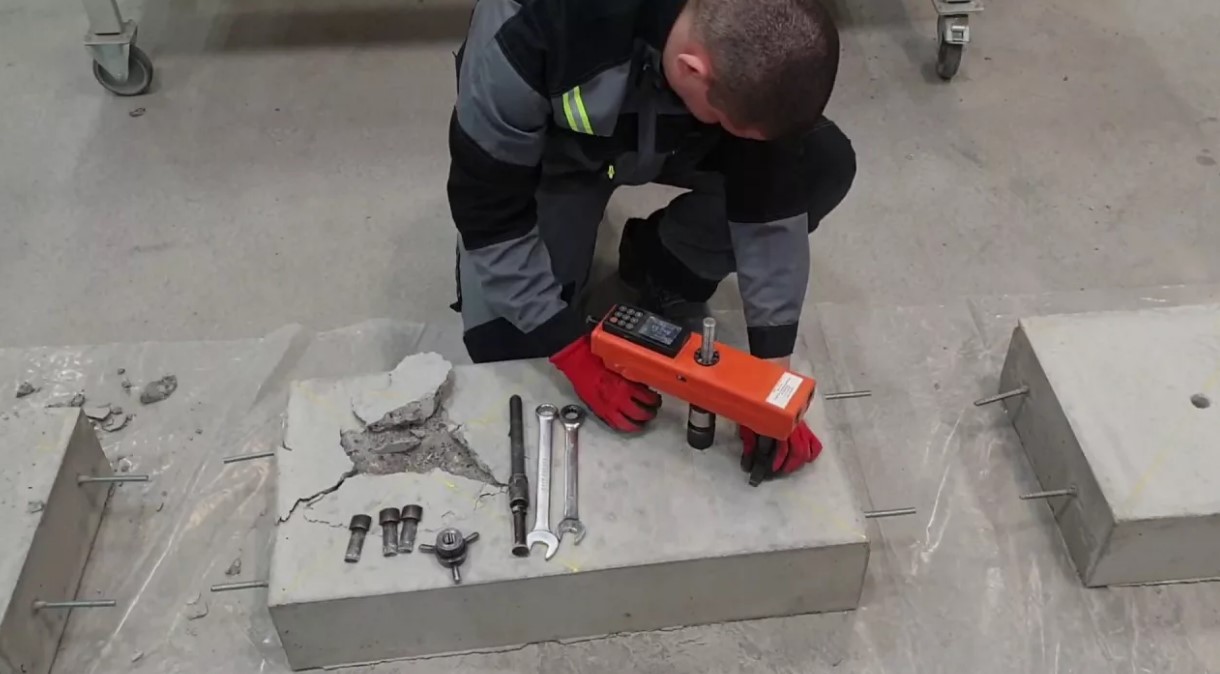

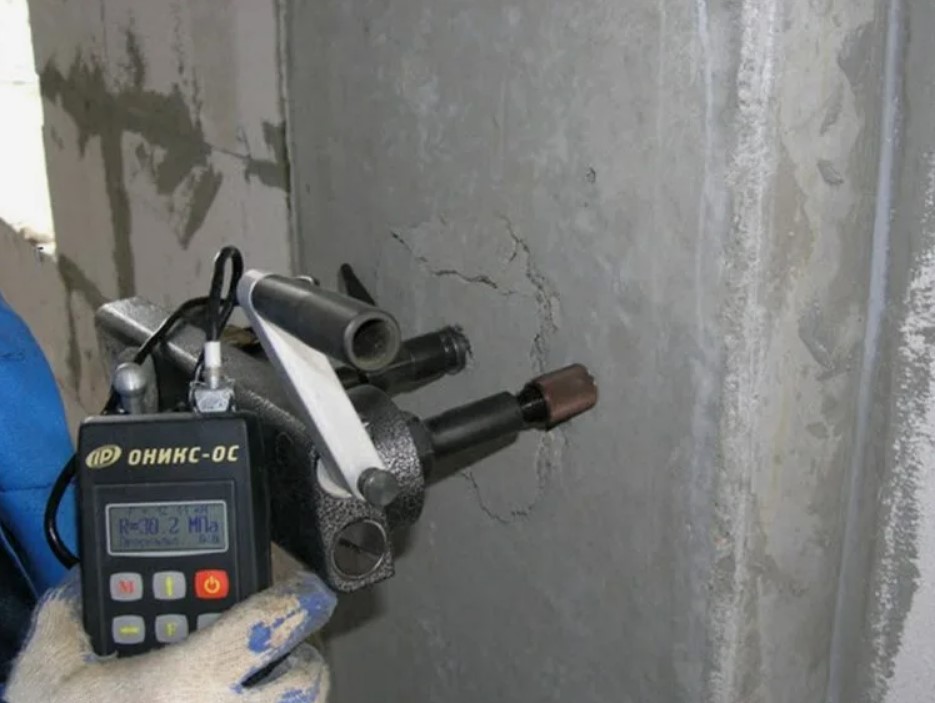

- Метод отрыва со скалыванием. Принцип метода основан на определении значения напряжения в бетоне, при котором произошел вырыв анкера из бетона. Недостатками метода являются: в густоармированных и тонкостенных конструкциях применение метода невозможно; большая трудоемкость в подготовке к испытаниям (устройство шпура и закрепление в нём анкера).
- Метод скалывания ребра. Принцип метода основан на определении значения напряжения в бетоне, при котором произошло скалывание бетона на ребре конструкции. Недостатками метода являются: строгие требования к ровности поверхности конструкции (поверхность не должна иметь трещин, сколов бетона, наплывов или раковин высотой (глубиной) более 5 мм).
Косвенные неразрушающие методы определения прочности - методы ударного воздействия. Преимущества методов: простота проведения испытаний; нет необходимости в трудоемкой или длительной подготовке; малогабаритные приборы. Недостатки: большая погрешность полученных результатов, по сравнению с методами местных разрушений; измеряется только поверхностная прочность конструкции; строгие требования к месту проведения испытаний (до арматуры расстояние должно быть не менее 50мм).
- Метод упругого отскока. Принцип метода основан на определении величины обратного отскока ударника при соударении его с поверхностью конструкции.
- Метод пластических деформаций. Основывается на измерении размеров отпечатка, оставшегося на поверхности конструкции после соударения с ней стального шарика.

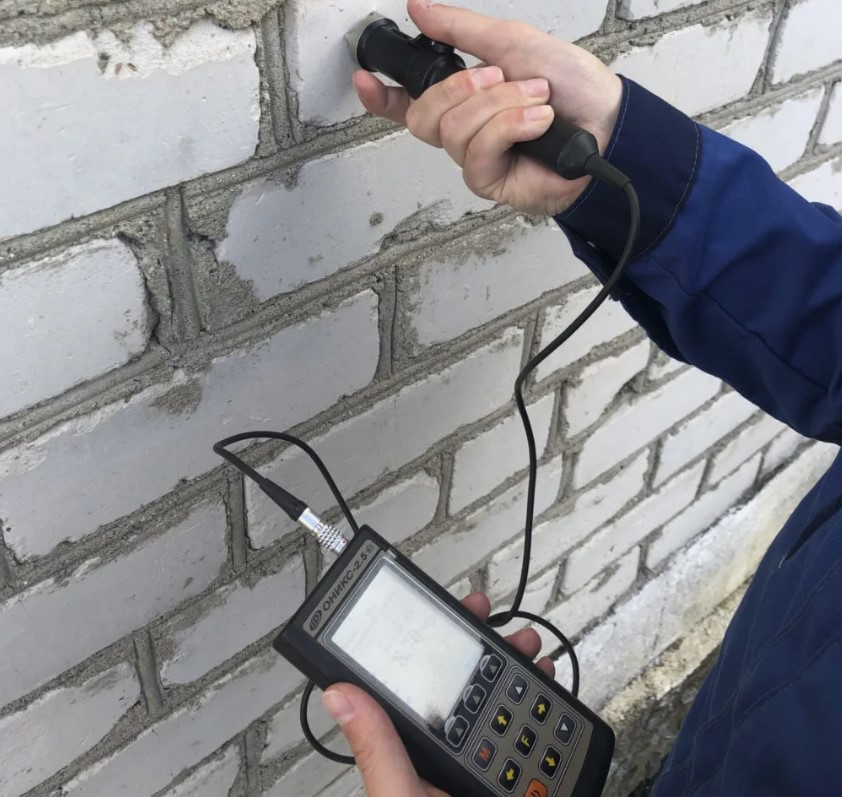

- Метод ударного импульса. Метод основан на определении энергии удара, которая возникает в момент соударения бойка с поверхностью конструкции.

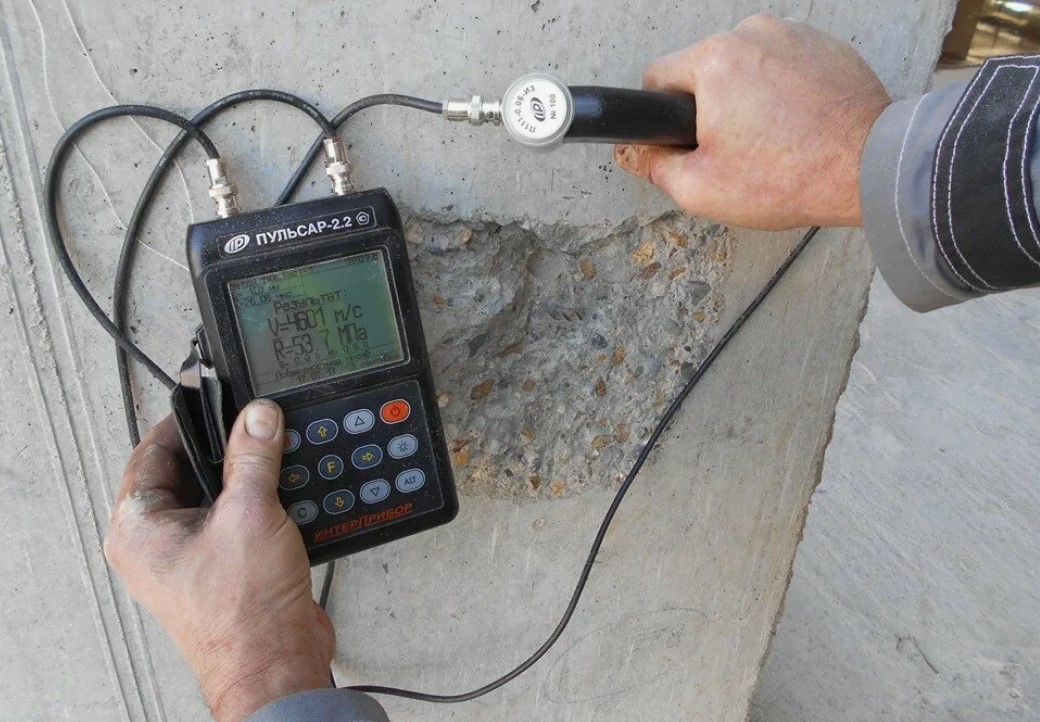

Также к косвенному неразрушающему методу определения прочности относится ультразвуковой метод. Основывается он на определении скорости прохождения ультразвуковых волн.
Обязательное требование: градуировочную зависимость между скоростью распространения ультразвука и прочностью конструкции устанавливают заранее для определенного состава бетона.
